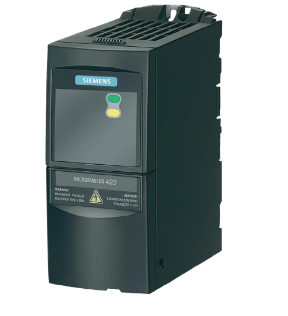

Biến tần MM420

Điện áp vào và Công suất

(200V đến 240V 1 AC ± 10% 0,12 đến 3kW) ; (200V đến 240V 3 AC ± 10% 0,12 đến 5.5kW) ; (380V đến 480V 3 AC ± 10% 0,37 đến 11kW);

Tần số điện vào

47 đến 63Hz

Tần số điện ra

0 đến 650Hz

Hệ số công suất

0.95

Hiệu suất chuyển đổi

96 đến 97%

Khả năng quá tải

Quá dòng 1.5 x dòng định mức trong 60 giây ở mỗi 300 giây

Dòng điện vào khởi động

Thấp hơn dòng điện vào định mức

Phương pháp điều khiển

Tuyến tính V/f; bình phương V/f; đa điểm V/f; điều khiển từ dòng thông FCC.

Tần số điều chế xung (PWM)

4kHz (Tiêu chuẩn cho 400VAC 3 pha) ; 2kHz đến 16kHz (ở bước 2kHz)

Tần số cố định

7, tuỳ đặt

Dải tần số nhảy

4, tuỳ đặt

Độ phân giải điểm đặt

10 bit analog ; 0,01Hz giao tiếp nối tiếp (mạng)

Các đầu vào số

3 đầu vào số lập trình được, cách ly. Có thể chuyển đổi PNP / NPN

Các đầu vào tương tự

1, dùng cho điểm đặt hay phản hồi PI (0-10V, định thang được hoặc dùng như đầu vào số thứ 4)

Các đầu ra rơ le

1, tuỳ chọn chức năng 30VDC/5A (tải trở), 250VAC/2A (tải cảm)

Các đầu ra tương tự

1, tuỳ chọn chức năng; 0 — 20mA

Cổng giao tiếp nối tiếp

RS-485, vận hành với USS protocol

Tính tương thích điện từ

Bộ biến tần với bộ lọc EMC lắp sẵn theo EN 55 011, Class A hay Class B

Hãm

HãmDC, hãm tổ hợp

Cấp bảo vệ

IP 20

Dải nhiệt độ làm việc

-10^oC đến +40^oC

Nhiệt độ bảo quản

-40^oC đến +70^oC

Độ ẩm

95% không đọng nước

Độ cao lắp đặt

1000m trên mực nước biển

Các chức năng bảo vệ

Thấp áp, quá áp, quá tải, chạm đất, ngắn mạch, chống kẹt, I²t quá nhiệt động cơ, quá nhiệt biến tần, khoá tham số PIN

Phù hợp theo các tiêu chuẩn CE mark

Phù hợp với chỉ dẫn về thiết bị thấp áp 73/23/EC, loại có lọc còn phù hợp với chỉ dẫn 89/336/EC

Kích thước và tuỳ chọn ; (không có tuỳ chọn)

Cỡ vỏ (FS) Cao x Rộng x Sâu kg ; A (173 x 73 x 149 1 ) ; B (202 x 149 x 172 3,3) ; C (245 x 185 x 195 5,0)
